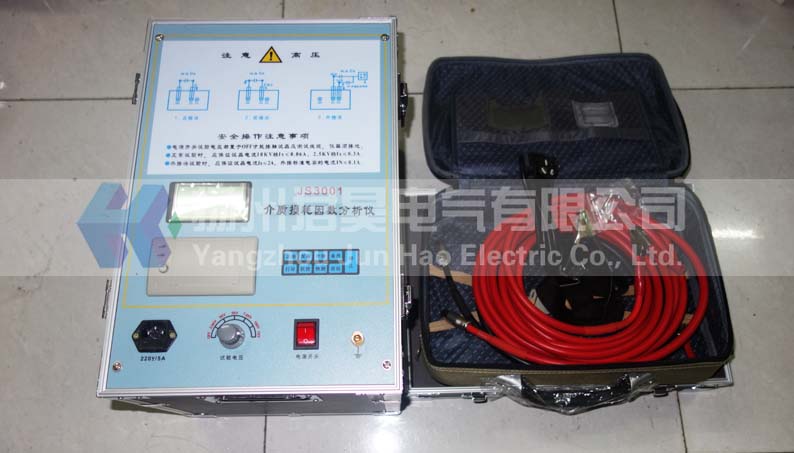

JHJS-1介質損耗測試儀
- 說明書下載：???揚州君昊
- 型號：???JHJS-1
產品簡介
JHJS-1型智能化介質損耗測試儀是一種自動化測量介質損耗角正切(tgδ)和電容值(Cx)的儀器。可以在工頻高電壓下現場測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗角正切（tgδ）和電容值(Cx)。與西林電橋相比，具有操作簡單、自動測量、無需換算、抗干擾能力強等優點。
—————————————————————————————————————————————————————
產品別稱
介質損耗測試儀、智能化介質損耗測試儀、全自動介質損耗測試儀、自動抗干擾介質損耗測試儀
—————————————————————————————————————————————————————
產品特性
◆ 儀器測量精度高，測量重復性好，電壓線性好(測量精確度不受電壓影響)。
◆ 測量工作方式：正接線法測量，反接線法測量，外接法測量，接線簡單。
◆ 內部高壓電源最大容量：1500VA，試驗電流：10 u A—0.5A
◆ 內部高壓輸出電壓：10kV、7kV、5kV、3kV、2kV、lkV做正／反接。
◆ 采用移相法和電源倒相法雙重抗干擾方法，有效地抑制電場干擾。
◆ 介損測量范圍：O～100％
◆ 高壓拖地電纜，所有電纜均有接地屏蔽，反接法測量時只需要一根線，全自動測量。
—————————————————————————————————————————————————————
產品參數
◆ 試驗環境溫度：10℃～30℃（LCD液晶屏應避免長時間日照）
◆ 相對濕度：20%～80%
◆ 供電電源：電壓：220V±10%，頻率50±1Hz
◆ 外形尺寸：長*寬*高=470mm*320mm*360mm
◆ 重量：18kg
◆ 輸出功率：1.5KVA
◆ 顯示分辨率：3位、4位（內部全是6位）
◆ 測試方法：正接法、反接法、外接試驗電壓法
◆ 測量范圍：內接試驗電壓：tgδ：99.9%
Cx ：30 pF＜Cx（10KV）＜60000 pF
10KV Cx＜60000 pF
5KV Cx＜80000 pF
2.5KV Cx＜0.3uF
外接試驗電壓：
由外接試驗變壓器輸出功率而定
◆ 基本測量誤差：介質損耗（tgδ）：1%±0.09%
電容容量（Cx）：1.5%±1pF
◆ 分辨率： tgδ：0.01%
Cx ：0.1pF
