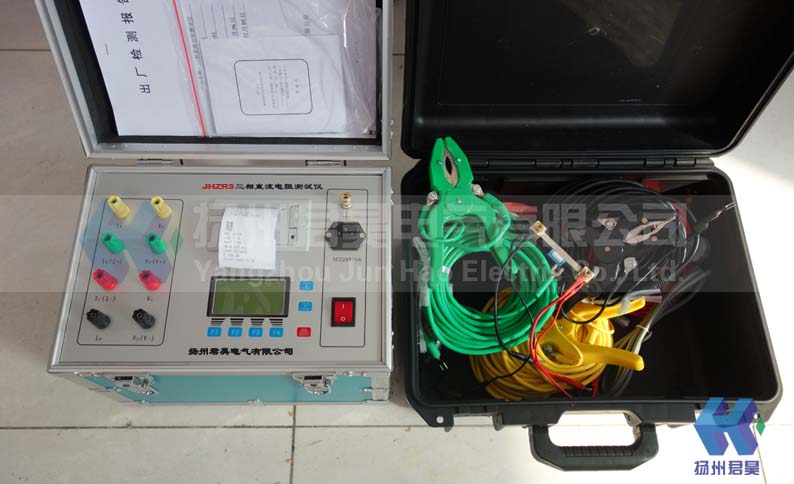

三通道直流電阻測試儀
- 說明書下載：???揚州君昊
- 型號：???JHZR3
三通道直流電阻測試儀產品簡介：
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了JHZR3型三通道直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
本款直流電阻測試儀，采用雙電源結構，對有分接的變壓器YN聯接繞組，實現三相同時加電，測量系統采用獨立三通道電流采樣、獨立三通道電壓采樣，同時測量并顯示三相電阻值和三相不平衡率。大大縮短工作時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題，所需時間僅為傳統方法的1/3。
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
三通道直流電阻測試儀安全措施：
◆ 使用本儀器前一定要認真閱讀本手冊。
◆ 儀器的操作者應具備一般電氣設備或儀器的使用常識。
◆ 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
◆ 儀表應避免劇烈振動。
◆ 對儀器的維修、護理和調整應由專業人員進行。
◆ 測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
◆ 測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
◆ 在測試過程中，禁止移動測試夾和供電線路。
—————————————————————————————————————————————————————
三通道直流電阻測試儀產品特性：
◆ 儀器輸出電流大且自動選擇電流操作簡便。
◆ 三通道測量，實時采集，同時測量三個電阻值，并計算三相電阻不平衡度。
◆ 既可以三相同時測量，也可以按傳統方式單通道測量，同時具備溫度換算功能，使用方便。
◆ 具有完善的保護電路，可靠性強。
◆ 帶不掉電萬年歷、時鐘、80組數據存儲、調閱、打印功能。
◆ 可以設置電阻的相序、分接位置等打印信息。
◆ 立式機箱結構，便于現場操作。
◆ 具有音響放電報警，放電指示清晰，減少誤操作。
—————————————————————————————————————————————————————
三通道直流電阻測試儀產品參數：
◆ 輸出電流： 自動選擇電流（最大20A）
◆ 輸出電壓：DC12V
◆ 量程范圍：0～100Ω
◆ 準確度：0.2%±0.5μΩ
◆ 最小分辨率：0.1μΩ
◆ 工作溫度：-20～40℃
◆ 環境濕度：≤80%RH，無結露
◆ 工作電源：AC220V±10%，50Hz±1Hz
◆ 體積：長340mm寬240mm高260mm
◆ 凈重：10.3kg
