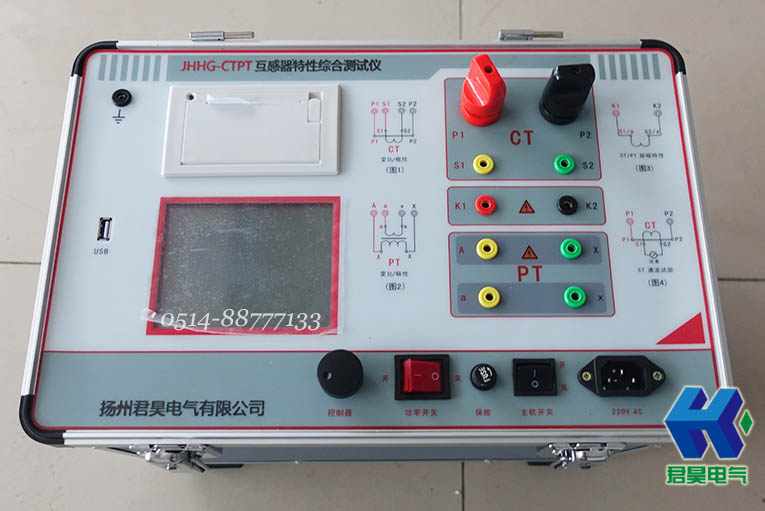

JHHG-CTPT全自動互感器特性綜合測試儀
- 說明書下載：???
- 型號：???JHHG-CTPT
產品簡介
JHHG-CTPT全自動互感器特性綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。參考標準 GB 1207-2006、GB 1208-2006;
—————————————————————————————————————————————————————
產品別稱
全自動互感器特性綜合測試儀、互感器綜合參數測試儀、全自動互感器測試儀、伏安特性綜合測試儀
—————————————————————————————————————————————————————
產品特性
◆ 支持檢測CT和PT
◆ 滿足 GB1207、GB1208等規程要求.
◆ 無需外接其它輔助設備，單機即可完成所有檢測項目.
◆ 自帶微型快速打印機、可直接現場打印測試結果.
◆ 采用智能控制器，操作簡單.
◆ 大屏幕液晶，圖形化顯示接口.
◆ 按規程自動給出CT/PT（勵磁）拐點值.
◆ 自動給出5%和10%誤差曲線.
◆ 可保存3000組測試資料，掉電后不丟失.
◆ 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
◆ 小巧輕便≤22Kg，非常利于現場測試.
—————————————————————————————————————————————————————
主要測試功能：
|
CT |
PT |
|
? 伏安特性（勵磁特性）曲線 |
? 伏安特性（勵磁特性）曲線 |
|
? 自動給出拐點值 |
? 自動給出拐點值 |
|
? 自動給出5%和10%的誤差曲線 |
? 變比測量 |
|
? 變比測量 |
? 極性判斷 |
|
? 極性判斷 |
? 比差測量 |
|
? 一次通流測試 |
? 角差測量 |
|
? 比差測量 |
? 交流耐壓測試 |
|
? 角差測量 |
? 鐵心退磁 |
|
? 交流耐壓測試 |
|
|
? 鐵心退磁 |
|
主要技術參數：
|
項 目 |
參 數 |
|
|
工作電源 |
AC220V±10% 、50Hz |
|
|
設備輸出 |
0～1000V（20A峰值） |
|
|
大電流輸出 |
0～600A |
|
|
勵磁測量精度 |
≤0.5%（0.2%*讀數+0.3%*量程） |
|
|
相位測量 （角差） |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
≤0.05% |
|
CT 變比測量 |
范圍 |
5000A/1A(25000A/5A) |
|
精度 |
≤0.5% |
|
|
PT 變比測量 |
范圍 |
1～500KV |
|
精度 |
≤0.5% |
|
|
工作環境 |
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：400mm × 250mm× 250mm ， 重量：≤22Kg |
|
