試驗變壓器控制臺
更新：2014-11-2 23:57:56??????點擊：
- 說明書下載：???
- 型號：???
產品介紹
產品概述：
試驗變壓器控制臺是高壓試驗變壓器的配套設備。與試驗變壓器一起作耐壓和泄漏試驗。 全自動試驗變壓器控制臺是我公司自主研發、生產的輕型試驗變壓器的專用配套設備，該控制臺具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。
—————————————————————————————————————————————————————
產品別稱：
試驗變壓器控制箱、試驗變壓器控制臺、試驗變控制箱、試驗變控制臺、試驗變壓器電源控制箱、試驗變壓器電源控制臺、試驗變專用調壓器、試驗變壓器專用調壓器、試驗變壓器專用控制箱、試驗變壓器專用控制臺—————————————————————————————————————————————————————
產品特性：

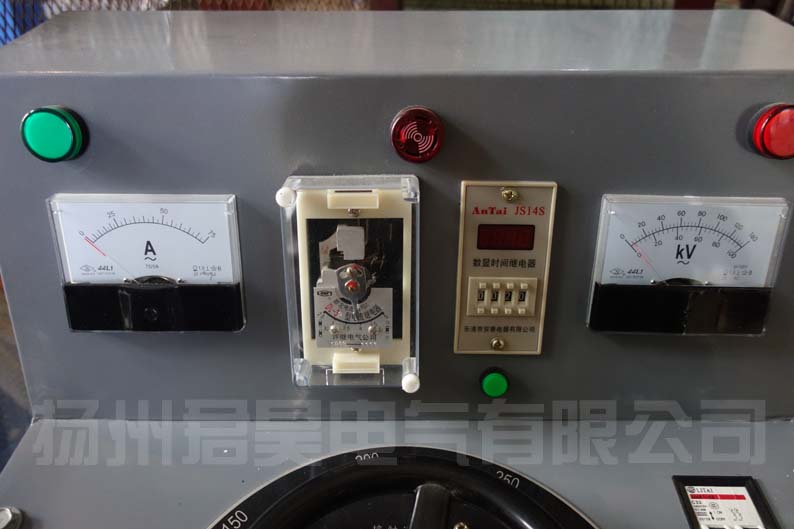

1、監視功能：輸出電流
儀表電壓
零位指示分/合閘指示計時指示
2、保護功能：過流保護
時間繼電器
3、采用新型時間繼電器，計時范圍更廣。
4、采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
5、結構合理，體積小，重量輕。
—————————————————————————————————————————————————————
操作指南：
1、 在試驗變壓器控制箱（臺）中：輸出端接試驗變壓器輸入端a、x；試驗變壓器控制箱（臺）中儀表端接試驗變壓器儀表測量端。
2、接好被試品及試驗變壓器的接地。
3、接電源前，電源控制箱（臺）的調壓器必須調到零位。接通電源后，綠色指示燈亮，按一下啟動按鈕，紅色指示燈亮，表示試驗變壓器已接通控制電源，開始升壓。

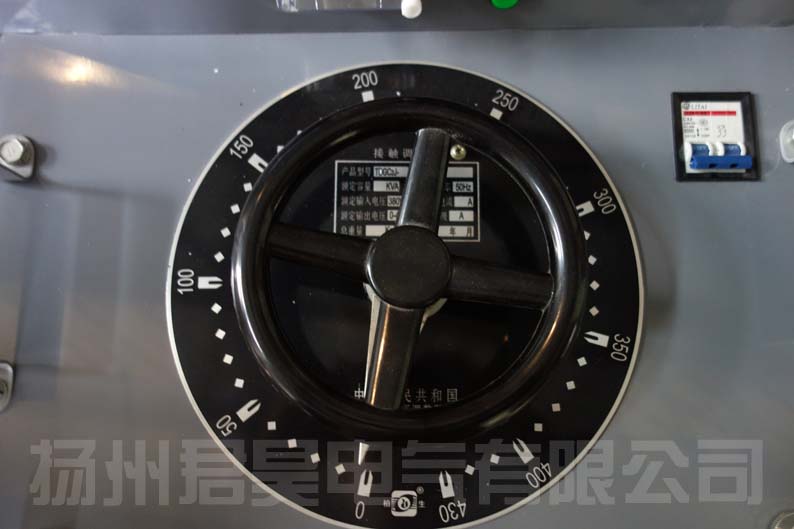

4、從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法，即20S逐級升壓法，慢速升壓法，即60S逐級升壓法，極慢速升壓法供選用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需試驗電壓，并密切注意測量儀表的指示以及被試品的情況，被試品施加電壓的時間到后。應在數秒內勻速將調壓器返回，高壓降至1/3試驗電壓以下，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。
—————————————————————————————————————————————————————
注意事項
1、 試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。
2、 被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤
3、 對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至 試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。
4、 做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。
5、 在升壓或耐壓試驗過程中，如發現下列不正常情況，
（1） 電壓、電流表指針擺動很大，
（2） 被試品發出不正常響聲
（3） 現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因，
6、使用本產品做高壓試驗時，除熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程。可參照GB311—83《電氣設備預防性試驗規程》等。
試驗變壓器控制箱、試驗變壓器控制臺、試驗變控制箱、試驗變控制臺、試驗變壓器電源控制箱、試驗變壓器電源控制臺、試驗變專用調壓器、試驗變壓器專用調壓器、試驗變壓器專用控制箱、試驗變壓器專用控制臺—————————————————————————————————————————————————————
產品特性：
1、監視功能：輸出電流
儀表電壓
零位指示分/合閘指示計時指示
2、保護功能：過流保護
時間繼電器
3、采用新型時間繼電器，計時范圍更廣。
4、采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
5、結構合理，體積小，重量輕。
—————————————————————————————————————————————————————
操作指南：
1、 在試驗變壓器控制箱（臺）中：輸出端接試驗變壓器輸入端a、x；試驗變壓器控制箱（臺）中儀表端接試驗變壓器儀表測量端。
2、接好被試品及試驗變壓器的接地。
3、接電源前，電源控制箱（臺）的調壓器必須調到零位。接通電源后，綠色指示燈亮，按一下啟動按鈕，紅色指示燈亮，表示試驗變壓器已接通控制電源，開始升壓。
4、從零位開始按順時針方向勻速旋轉調壓器手輪升壓。（升壓方式有：快速升壓法，即20S逐級升壓法，慢速升壓法，即60S逐級升壓法，極慢速升壓法供選用）電壓從零開始按選定的升壓速度升到您所需額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需試驗電壓，并密切注意測量儀表的指示以及被試品的情況，被試品施加電壓的時間到后。應在數秒內勻速將調壓器返回，高壓降至1/3試驗電壓以下，按一下停止按鈕，高壓、低壓輸出停止，然后切斷電源線，試驗完畢。
—————————————————————————————————————————————————————
注意事項
1、 試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。
2、 被試品主要部位應清除干凈，保持絕對干燥，以免損壞被試品和帶來試驗數值的誤
3、 對大型設備的試驗，一般都應先進行試驗變壓器的空升試驗，即不接試品時升壓至 試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。
4、 做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。
5、 在升壓或耐壓試驗過程中，如發現下列不正常情況，
（1） 電壓、電流表指針擺動很大，
（2） 被試品發出不正常響聲
（3） 現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因，
6、使用本產品做高壓試驗時，除熟悉本說明書外，還必須嚴格執行國家有關標準和操作規程。可參照GB311—83《電氣設備預防性試驗規程》等。

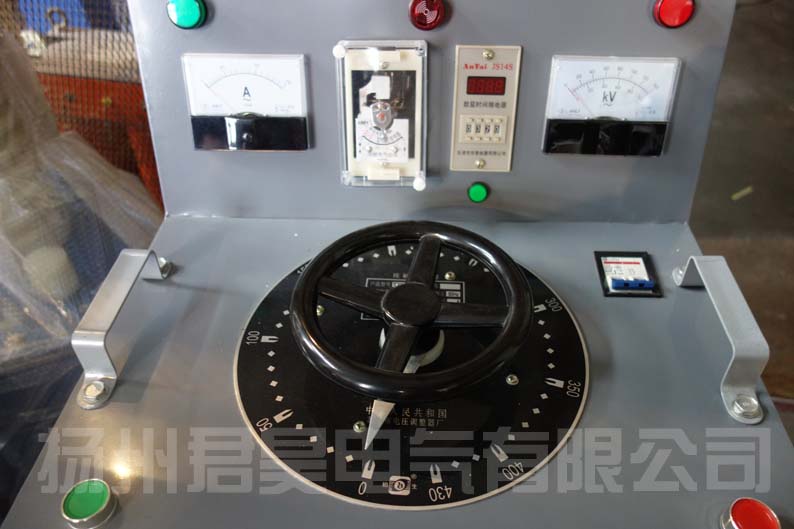

下圖為20的控制臺
