JHNYJ-6 絕緣靴手套耐壓試驗裝置（測試3雙）
- 說明書下載：???
- 型號：???JHNYJ-6
產品介紹
JHNYJ-6絕緣靴手套耐壓試驗裝置（測試3雙）是我公司根據絕緣靴（手套）的試驗規程，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規則的測試方式，從而簡化了測試手續，提高了測試速度。更可靠地鑒別絕緣靴（手套）的泄漏電流，絕緣老化，工頻耐壓等參數。保障了試驗工作者的安全，是理想的絕緣靴（手套）專用設備。其主要特點：可同時測試3雙絕緣靴（手套），并可讀取每只的泄漏電路，準確判斷不合格的絕緣靴（手套）；結構底部裝配腳輪，可隨意移動。
—————————————————————————————————————————————————————
產品別稱
絕緣靴手套耐壓試驗裝置、防護工具絕緣試驗臺、絕緣靴手套耐壓測試儀、輔助絕緣工具試驗裝置、絕緣靴絕緣手套試驗裝置、帶電防護用具絕緣測試裝置、絕緣鞋絕緣手套試驗機、絕緣靴絕緣手套試驗機
產品參數
1．電源電壓 220V 50HZ
2．額定功率 3KVA
3．額定輸出電壓 30KV
4．數字顯示，并設有零位，過流，計時，報警功能。
—————————————————————————————————————————————————————
操作要領
接入0~220V電源，調節工頻耐壓試驗臺，根據試驗變壓器的電磁感應原理，使變壓器產生0~30KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、紀錄測試參數。

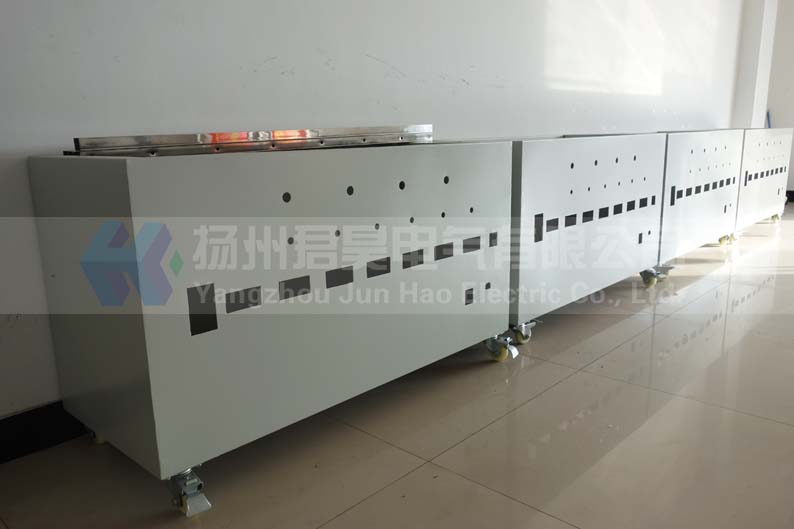

絕緣靴耐壓試驗裝置 分二部分組成：
1. 絕緣靴（手套）試驗車，試驗車由移動托架、盛水水槽、電極桿支撐等組成；
2. 絕緣靴（手套）試驗臺，絕緣靴（手套）試驗臺由變壓器及其控制部分組成。
絕緣靴手套耐壓試驗裝置檢查總電源是否與輸入電源一致（~220V 50HZ）,設定好電流繼電器動作值,同時設點好時間繼電器的動作值,合上空開,電源指示燈亮,調壓器的手輪置于零位時,零位指示燈亮,此時可送電操作。
按下復位按鈕使故障指示燈滅.按下送電按鈕,主接觸器工作,調壓器受電,電源指示燈滅、送電指示燈亮，同時聲光報警。
順時針旋轉調壓器手輪，聲光報警停止，注視電壓表、毫安表的指示，以每秒小于3KV的升壓速度升壓，當升到所需要電壓值時，按下計時按鈕，并密切關注試驗品情況。
在試驗過程中，如果泄漏電流大于規定值、試驗品被擊穿，電流繼電器動作，調壓器自動斷電，泄漏電流超標或被擊穿的絕緣靴（手套）對應指示燈亮，切斷電源，取下泄漏電流超標或被擊穿的絕緣靴（手套），然后再升壓操作，達到規定電壓及耐壓時間并且泄漏電流不大于規定值時，聲光報警，說明產品合格，否則試驗品不合格。
整個試驗過程結束后,應切斷電源,拆卸絕緣（手套）,換第二批,重復上述方法進行試驗。
