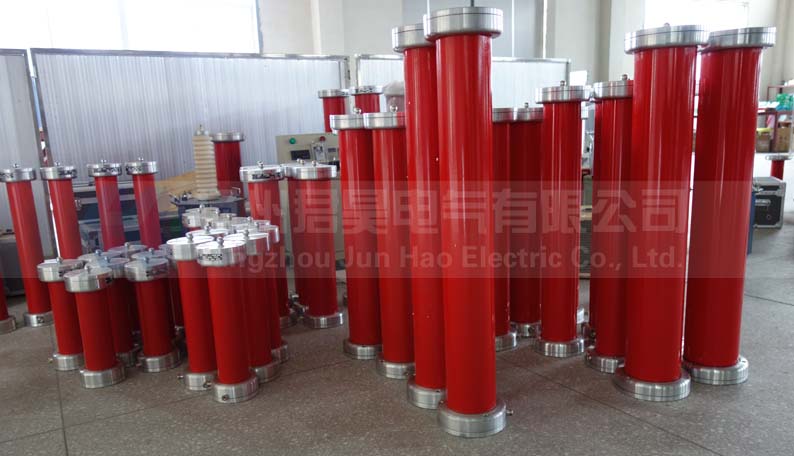

串聯諧振|分壓器產品介紹
電容分壓器因為相對普通電阻式分壓器的耐壓強度大，不易擊穿，一般用來測量交流高壓。但由于其頻響效應的響應時間值比電阻分壓器大，所以在沖擊電壓的測量中比電阻分壓器用的少，對于特高沖擊電壓的測量經常用阻容分壓器。用于測量沖擊電壓。
在進行高壓交流耐壓試驗時會用到串聯諧振，那么串聯諧振中就會用到電容分壓器，它與電抗器產生諧振后會產生高壓。可對高壓設備進行高壓交流耐壓試驗。
變頻串聯諧振試驗裝置又叫串聯諧振，是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。
—————————————————————————————————————————————————————
串聯諧振|分壓器產品特性
◆ 電容分壓器與高壓測量端相連，可實現遠距離清晰讀數,使用安全、方便。系統體積小，重量輕，便于攜帶，適用于現場工地的檢測工作。[1]
◆該儀器高壓測量系統輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，實現高穩定度，高線性度。
◆本儀器高壓測量系統通過儀表線與高壓測量端相連，可實現遠距離清晰讀數,使用安全、方便。系列電容分壓器高壓測量系統輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。
◆本儀器高壓測量系統采用進口填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到最低。體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來極大的便利。
—————————————————————————————————————————————————————
串聯諧振|分壓器產品參數
◆電 壓 等級：AC:50-300kV
◆交流測量方式：真有效值測量
◆精 度：AC:1.5%
◆絕 緣 介 質：干式介質材料
◆環 境 條 件：
溫度： -25～40℃
濕 度：<85%
分壓比：1000:1
◆重 量:9.5kg
◆體 積: 170×170×720mm3
串聯諧振耐壓裝置組成
